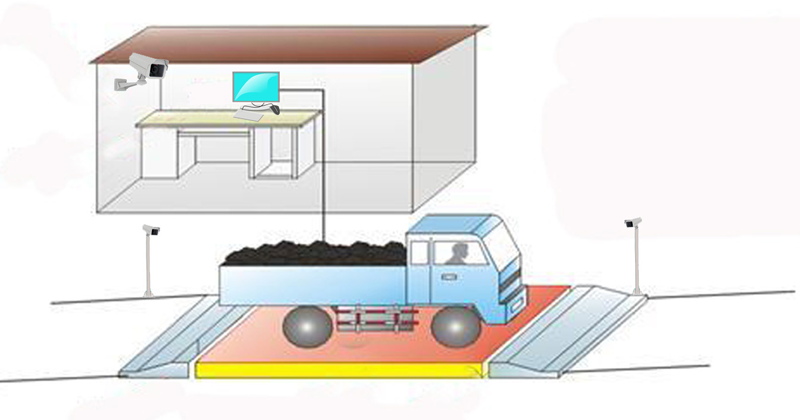

一、示意图

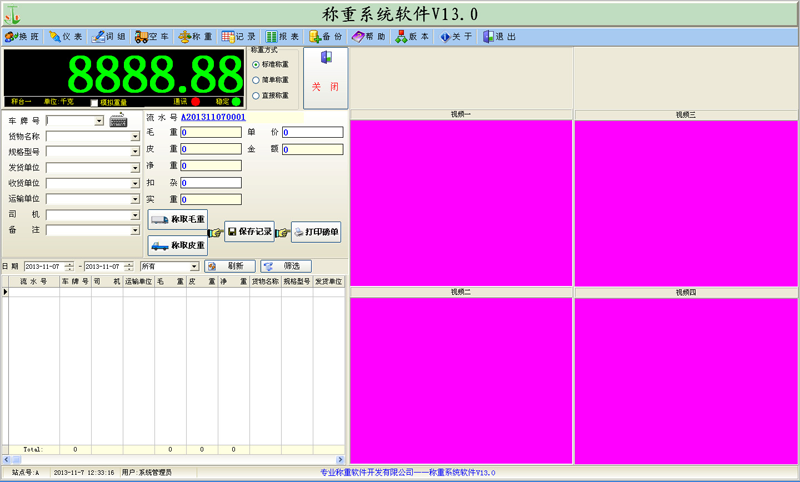

二、称重软件
三、配置设备
序号 | 设 备 名 称 | 厂家型号 | 单位 | 数量 | 备 注 |
l 视频监控系统 |
| ||||
1 | 车牌专用摄像机 | DH-IPC-CF931D | 台 | 2 | 高清 、网络 |
2 | 变焦镜头 |
| 台 | 2 | 变焦5mm-15mm,130万像素 |
3 | 防雨罩、电源、支架 | 亚安 | 套 | 2 |
|
4 | 固定立杆 | 定制 | 根 | 2 |
|
5 | 电源线和信号线 | 国标 | 套 | 2 | 地磅和磅房距离10米内 |
6 | 交换机 | TP-Link | 台 | 1 | 5口 |
l 中央控制系统 |
| ||||
1 | 不锈钢电控柜 | SFW-101 | 台 | 1 | 含PLC、开关电源、断路器等 |
2 | 串口扩展卡 | 三泰 | 张 | 1 | 4口 |
l 计算机系统 |
| ||||
1 | 工控机 | IPC-610 | 台 | 1 | 硬盘500G、2G内存、CPU |
2 | 显示器 | Dell | 台 | 1 | 19寸 |
3 | 打印机 | 爱普生 | 台 | 1 | 24针式 |
l 视频抓拍防作弊称重管理软件 |
| ||||
1 | 盛珐视频抓拍防作弊称重系统V13.0 | SFW-HWV302 | 套 | 1 |
|
四、功能说明
视频抓拍车牌
配置4台摄像机,分别安装在汽车衡两端、中间及磅房,实时观察到秤台上的车辆前后车牌号、车厢内货物及磅房称重操作
车辆过磅时，本系统瞬间把车前后车牌号、车厢内物品及磅房操作的4组图片和称重记录同时保存到数据库，有效的杜绝了大车过毛小车回皮的作弊现象
四台摄像机全天录像称重过程，方便企业领导对称重车辆的审核和监督
